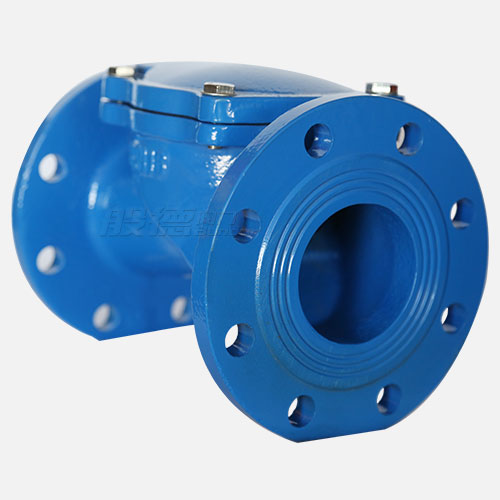

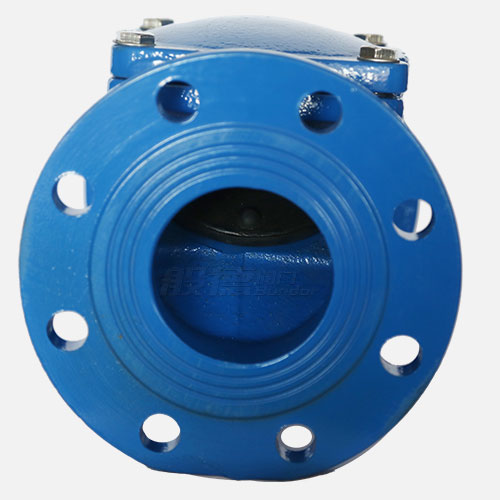

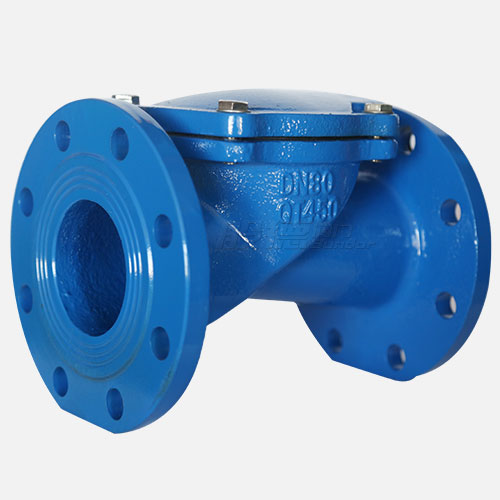

H44X橡膠瓣止回閥

【產品型號】: H44X-10/16Q

【通徑】: DN50-DN600

【公稱壓力】: PN10/16

【適用溫度】: 0～80℃

【適用介質】: 水及弱腐蝕性流體

【閥體材質】: 球墨鑄鐵

應用領域：

水處理石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2017-11-13 14:33:59

產品介紹

產品優點

閥體材質精密鑄造

閥體采用QT450-10材料進行精密鑄造，抗拉強度450Mpa，延展率大于10%，不易拉裂、凍裂。
閥體內外采用粉沫環氧樹脂靜電涂裝

閥體內外采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹、外觀漂亮。
橡膠瓣采用全流面積式設計

橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，全流面積式設計，不易堆積雜物。

產品介紹

H44X橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥門適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害；還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

產品參數

相關產品

H44X橡膠瓣止回閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	法蘭標準
閥門執行標準	參照標準	GB/T 13932-2016	——	GB/T 13927-2008	GB/T 17241.6-2008

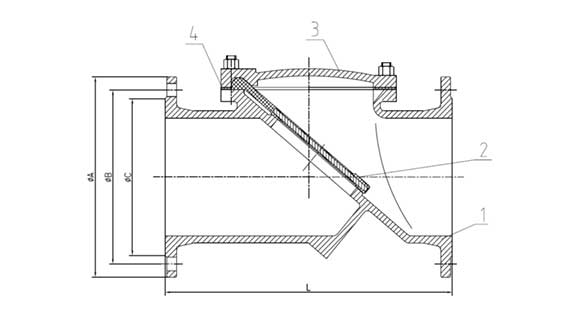

主要零部件信息	名稱	1-閥體	2-閥瓣	3-閥蓋	4-墊片
主要零部件信息	材質及說明	球墨鑄鐵DI	橡膠組合件	球墨鑄鐵DI	纏繞石墨鋼帶
尺寸信息	DN	NPS（英寸）	ΦA	ΦB	ΦC	L
	50	2''	165	125	99	205
	65	2 1/2''	185	145	118	225
	80	3''	200	160	132	243
	100	4''	220	180	156	290
	125	5''	250	210	184	298
	150	6''	285	240	211	356
	200	8''	340	295	266	435
	250	10''	395	350	319	505
	300	12''	445	400	370	560
	350	14''	505	460	429	620
	400	16''	565	515	480	655
	450	18''	615	565	530	700
	500	20''	670	620	582	750
	600	24''	780	725	682	900

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
