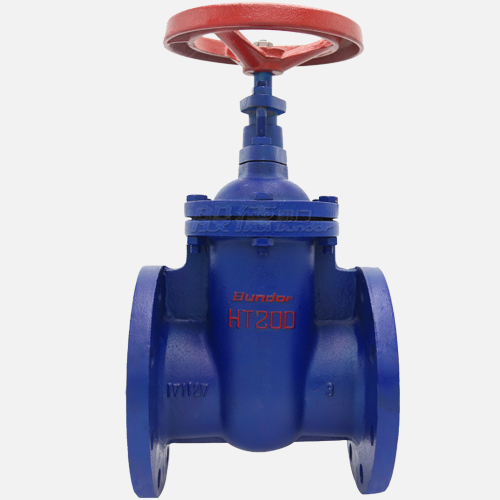

Z45T-16鑄鐵暗桿閘閥

【產品型號】: Z45T-10/16

【通徑】: DN40-DN300

【公稱壓力】: PN10/16

【適用溫度】: -10～120℃

【適用介質】: 蒸汽、水、油品介質

【閥體材質】: 灰鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 硬密封閘閥

更新時間：2021-10-19 16:25:57

產品介紹

產品優點

HT200材質閥體，具備一定抗拉強度

鑄鐵材質閥體采用HT200，完全執行GB/T12229-2005抗拉強度180~210Mpa、出廠帶試棒。
閥板與閥座堆焊黃銅、更耐磨

閥板與閥座均堆焊黃銅，增加密封性和耐磨性。
不合格產品堅決不允許出廠

每臺產品都會進行外觀、材質、氣密性、承壓和殼體等檢驗，不合格產品堅決不允許出廠。

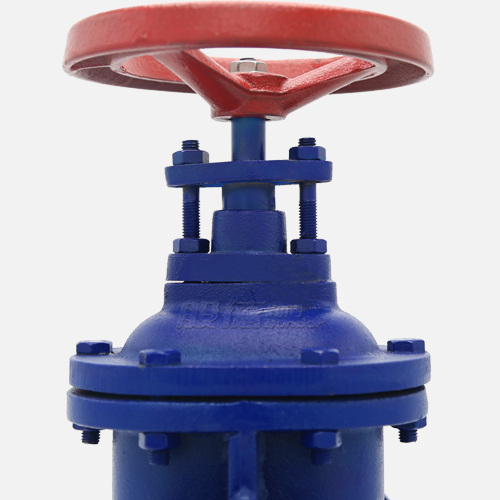

嚴格涂漆標準，確保產品外觀

閥門先涂底漆，在涂面漆，確保產品外觀。

產品介紹

Z45T暗桿鑄鐵閘閥主要是作為管道中接通與截?cái)嘟橘|(zhì)的作用。該閥的啟閉件為閘板，閘板的運動方向與介質的流動方向是相互垂直的。鑄鐵暗桿閘閥以灰鑄鐵為主要材質，具有啟閉便捷、密封可靠、彈性記憶佳、使用壽命長等優點，可廣泛的在冶金、污水、電力、醫藥、建筑、食品、輕紡、自來水、能源等管道系統上作為截流裝置使用。般德Z45T-10/16鑄鐵閘閥產品配置：閥體/閥蓋：HT200 閥板：HT200 閥桿：Q235 閥座：堆焊黃銅手輪:HT200。

產品參數

相關產品

Z45T暗桿鑄鐵閘閥參數信息

閥門執行標準	名稱	設計及制造	結構長度		試壓標準		連接法蘭尺寸
閥門執行標準	參照標準	GB/T 12232	GB/T 12221		GB/T 13927		GB/T 17241.6

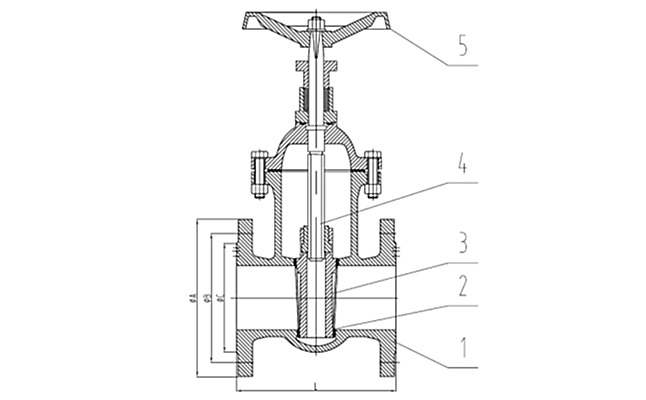

主要零部件信息	名稱	1-閥體	2-閥座密封	3-閥板	4-閥桿		5-手輪
主要零部件信息	材質	HT200	堆焊黃銅	HT200	Q235		HT200
尺寸信息	公稱尺寸		結構長度	PN10			PN16
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC
	40	1 1/2''	165	145	110	85	145	110	85
	50	2''	178	160	125	100	160	125	100
	65	2 1/2''	190	180	145	118	180	145	118
	80	3''	203	195	160	132	195	160	132
	100	4''	229	215	180	156	215	180	156
	125	5''	254	245	210	184	245	210	184
	150	6''	280	280	240	211	280	240	211
	200	8''	330	335	295	266	335	295	266
	250	10''	380	390	350	320	400	355	320
	300	12''	420	440	400	370	455	410	370

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
