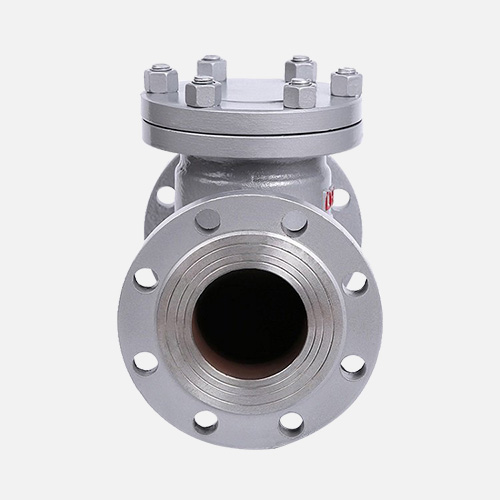

升降式止回閥H41H-16C

【產品型號】: H41H-16C

【通徑】: DN15-DN500

【公稱壓力】: PN16/25/40/63/100

【適用溫度】: -29℃～425℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: WCB

應用領域：

市政建設 化工水處理電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2023-04-11 16:52:14

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼
外觀平整美觀

內件數控機床加工，外觀加工后進行2次拋丸，外觀平整美觀
閥座耐磨

閥座堆焊cr系不銹鋼，增加閥座耐磨性
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測
環氧樹脂噴涂

采用環氧樹脂噴涂，噴涂厚度達到250μm

產品介紹

升降式止回閥是閥瓣沿著閥體垂直中心線滑動的止回閥，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用，升降式止回閥應安裝于水平管路上；廣泛適用于公稱壓力PN16-PN100，工作溫度-29～425℃的水處理、石油、化工、火力電站等各種工況的管路上，主要作用是防止介質倒流、防止泵及其驅動電機機反轉。

產品參數

相關產品

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 12235	GB/T 12221	GB/T 26480	JB/T 79.1

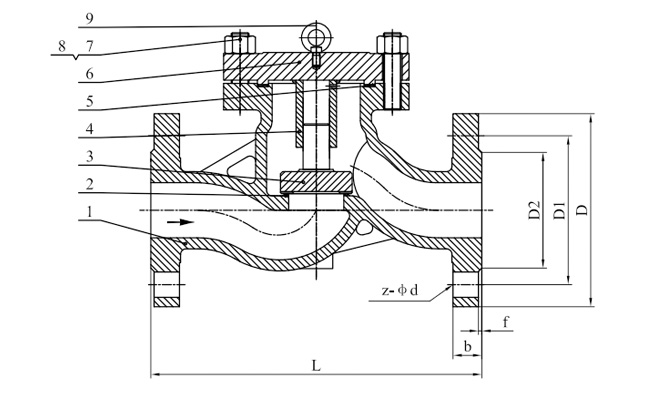

名稱	1-閥體	2-閥座	3-閥瓣	4-導向套
材質及說明	WCB	13Cr	A105+13Cr	25#

DN	NPS（英寸）	L	D	D1	D2	Z-φd
15	1/2''	130	95	65	45	4-14
20	3/4''	150	105	75	55	4-14
25	1''	160	115	85	65	4-14
32	1 1/4''	180	135	100	78	4-18
40	1 1/2''	200	145	110	85	4-18
50	2''	230	160	125	100	4-18
65	2 1/2''	290	180	145	120	4-18
80	3''	310	195	160	135	8-18
100	4''	350	215	180	155	8-18
125	5''	400	245	210	185	8-18
150	6''	480	280	240	210	8-23
200	8''	600	335	295	265	12-23
250	10''	650	405	355	320	12-26
300	12''	750	460	410	375	12-26
350	14''	850	520	470	435	16-26
400	16''	950	580	525	485	16-30
450	18''	1025	640	585	545	20-30
500	20''	1150	705	650	608	20-34

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
