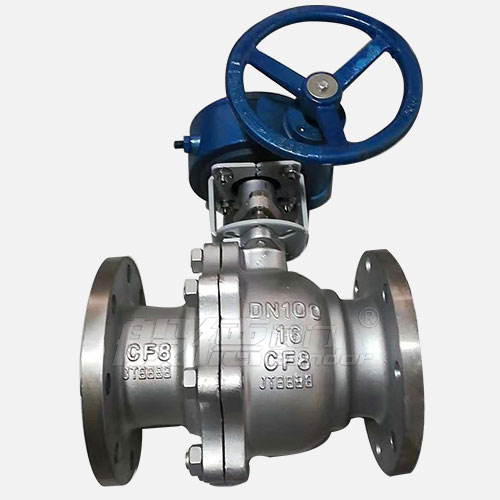

Q341F-16P不銹鋼蝸輪球閥

【產品型號】: Q341F-16P

【通徑】: DN50-DN300

【公稱壓力】: PN16/150LB/10K

【適用溫度】: -20℃～150℃

【適用介質】: 水、氣、油品等

【閥體材質】: CF8

應用領域：

市政建設 水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2021-04-20 16:24:07

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，二次拋丸處理、外觀精細，無沙眼；
精密數控機床加工

內件采用精密數控機床加工，保證精度；
不銹鋼304球體

球體為不銹鋼304球；
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。

產品介紹

蝸輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向；球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

產品參數

相關產品

執行標準	名稱	設計及制造	結構長度		試壓標準		法蘭標準
執行標準	參照標準	GB/T 12237 ANSI B16.34	GB/T 12221 ANSI B16.10		GB/T 13927 API 598		JB/T 79 ANSI B16.5

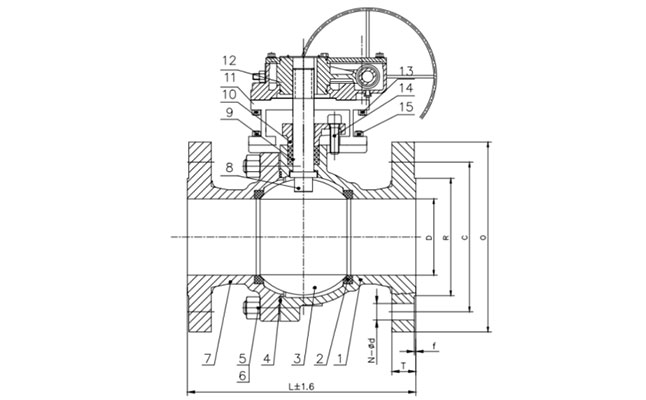

主要零部件信息	名稱	1-閥體	2-閥座密封		3-球體	8-閥桿	12-蝸輪
主要零部件信息	材質及說明	CF8	PTFE		304	304	組件
尺寸信息	SIZE		PN16			150LB
	DN	NPS	L	ΦO	ΦC	L	ΦO	ΦC
	50	2''	200	160	125	178	152	120.5
	65	2 1/2''	220	180	145	190	178	139.5
	80	3''	250	195	160	203	190	152.5
	100	4''	280	215	180	229	229	190.5
	125	5''	320	245	210	356	254	216
	150	6''	360	280	240	394	279	241.5
	200	8''	400	335	295	457	343	298.5
	250	10''	450	405	355	533	406	362
	300	12''	620	460	410	610	482.6	431.8

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
