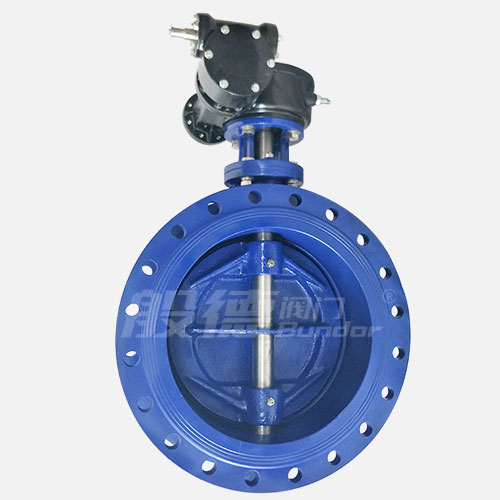

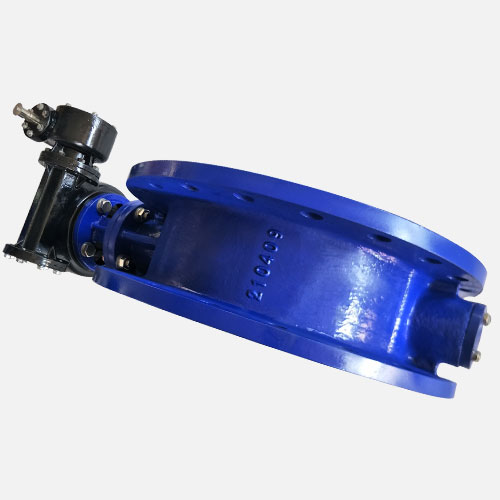

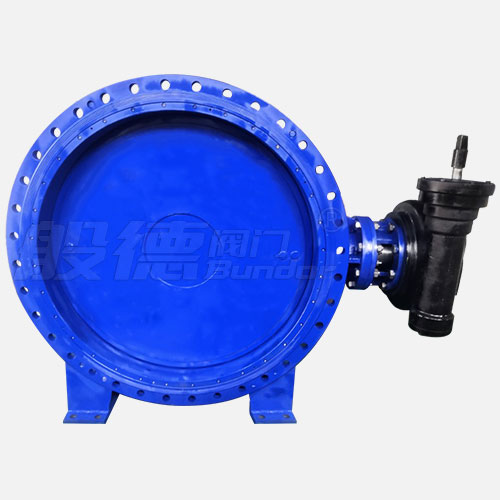

雙向密封雙偏心蝶閥

【產品型號】: D342X/H-10/16Q

【通徑】: DN100-DN3000

【公稱壓力】: PN10/16

【適用溫度】: 0℃～80℃

【適用介質】: 水、汽、油品等

【閥體材質】: QT450/WCB

應用領域：

市政建設水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2022-03-18 16:22:06

產品介紹

產品優點

主體材質達標

主體材質選用QT450或WCB，化學成分和力學性能達到國家規定標準要求，可提供材質報告；
產品精度有保障

所有閥體及零部件均采用數控機床加工，確保產品精度；
可實現雙向密封

采用體密封結構，區別于市場常規的板密封結構，可實現雙向密封；
材質可選配

有橡膠軟密封及不銹鋼硬密封可選，閥板及其他零部件也可根據工況選配材質；
閥座耐磨壽命長

閥座堆焊不銹鋼，更耐磨，使用壽命更長；
閥軸自潤滑

閥軸采用自潤滑式套筒軸承支撐，減少摩擦和扭矩；
阿克蘇環氧樹脂噴涂

采用世界品牌阿克蘇環氧樹脂噴涂，噴涂厚度達250um；
按照國家標準試壓

每臺閥門出廠必須按照國家標準試壓，不合格產品絕不出廠。

產品介紹

雙偏心蝶閥主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。和中線蝶閥相比，雙偏心蝶閥更耐高壓，壽命更長，穩定性好。和其它閥門相比，口徑越大材料越輕，成本就更低。雙偏心蝶閥其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。

產品參數

相關產品

執行標準	名稱	設計及制造	結構長標準	法蘭連接標準		試壓標準
執行標準	參照標準	GB/T 12238	GB/T 12221	GB/T 17241.6		GB/T 13927

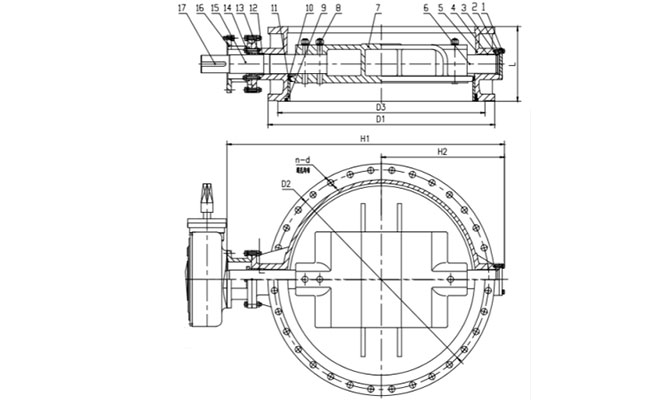

主要零部件信息	名稱	5-閥體	7-閥板	6-閥軸	10-密封膠條	11-閥體密封圈
主要零部件信息	材質	QT450-10	QT450-10	2Cr13	NBR	304
尺寸信息	公稱尺寸			PN10		PN16
	DN	NPT	L	D2	n-d	D2	n-d
	100	4''	127	180	8-φ19	180	8-φ19
	125	5''	140	210	8-φ19	210	8-φ19
	150	6''	140	240	8-φ22	240	8-φ22
	200	8''	152	295	8-φ22	295	12-φ22
	250	10''	165	350	12-φ22	355	12-φ28
	300	12''	178	400	12-φ22	410	12-φ28
	350	14''	190	460	16-φ22	470	16-φ28
	400	16''	216	515	16-φ28	525	16-φ31
	450	18''	222	565	20-φ28	585	20-φ31
	500	20''	229	620	20-φ28	650	20-φ34
	600	24''	267	725	20-φ31	770	20-φ37
	700	28''	292	840	24-φ31	840	24-φ37
	800	32''	318	950	24-φ34	950	24-φ40
	900	36''	330	1050	28-φ34	1050	28-φ40
	1000	40''	410	1160	28-φ37	1170	28-φ43
	1200	48''	470	1380	32-φ40	1390	32-φ49
	1400	56''	530	1590	36-φ43	1590	36-φ49
	1600	64''	600	1820	40-φ49	1820	40-φ56
	1800	72''	670	2020	44-φ49	2020	44-φ56
	2000	80''	760	2230	48-φ49	2230	48-φ62
	2200	88''	800	/
	2400	96''	850
	2600	104''	900
	2800	112''	950
	3000	120''	1000

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
