DN65渦輪蝶閥

【產品型號】: D371X-6/10/16Q

【通徑】: DN65

【公稱壓力】: PN6/10/16

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 渦輪蝶閥

更新時間：2021-07-12 11:19:00

產品介紹

產品優點

可提供試壓報告

所有般德的產品，均可提供出廠試壓報告。
球墨鑄鐵實心閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
軸向密封無泄漏

閥軸由4道無油軸承支撐，3道O-ring密封，扭矩較小，密封可靠。
阿克蘇環氧塑粉

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
POF熱縮膜獨立包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。
304不銹鋼標牌

304標牌，激光刻標，字跡清晰，存留時間長。不銹鋼鉚釘固定，外觀美觀，連接牢靠。
產品可追溯

每一臺般德產品都有專屬的ID編號。

產品介紹

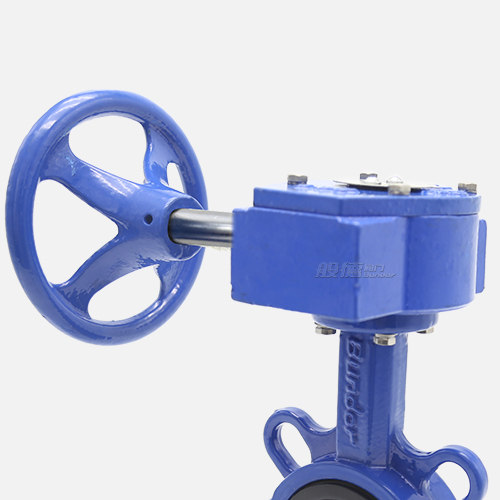

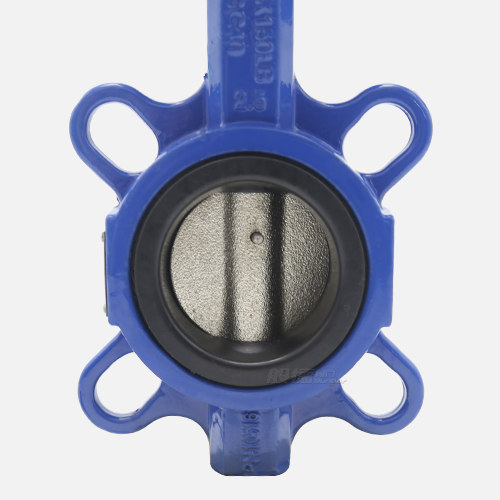

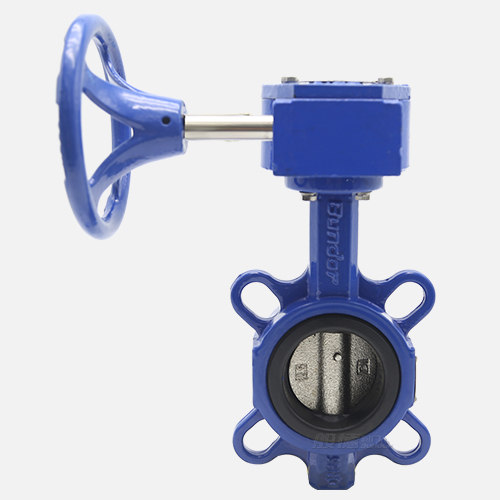

般德閥門D371X-16Q-DN65渦輪蝶閥，結構簡單，性能優良，90°回轉開關輕松，相對于手柄蝶閥，開關更省力，更適合在工業領域中使用，密封可靠，使用壽命長，在水廠、電廠、鋼廠、造紙、化工等領域都有廣泛的使用，調節和截止介質的流通。

產品參數

相關產品

對夾渦輪蝶閥參數信息

執行標準	名稱	設計及制造		結構長度		試壓標準			上法蘭尺寸				側法蘭尺寸
執行標準	參照標準	GB/T 12238-2008		GB/T 12221-2008		GB/T 13927-2008			ISO 5211				CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E

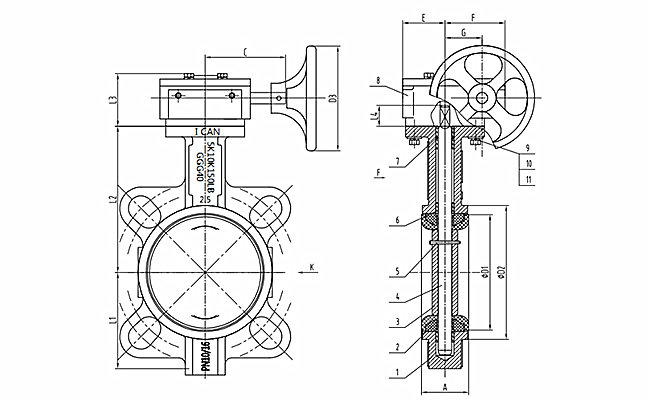

零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-圓錐銷	6-襯套	7-O型圈	8-渦輪頭		9-六角螺栓		10-彈簧墊片		11-平墊
零部件信息	材質	DI	EPDM	DI鍍鎳	SS420	SS416	高分子復合材料	NBR	HT200		SS304		SS304		SS304
尺寸信息	DN		A	D1	D2	L1	L2	L3	L4	B	C	E	F	G	φD3	上法蘭
	2″	DN50	43	73.3	92.3	75	129	59	24	9	110	45	67	44	136	F05
	2.5″	DN65	46	86	107	82	136	59	24	9	110	45	67	44	136	F05
	3″	DN80	46	100.9	122	99	153	59	24	9	110	45	67	44	136	F05
	4″	DN100	52	132	153	110	167	59	24	11	110	45	67	44	136	F07
	5″	DN125	56	156	179	125	193	59	24	14	110	45	67	44	136	F07
	6″	DN150	56	185.4	208.4	145	209	59	24	14	110	45	67	44	136	F07
	8″	DN200	60	235.2	262.3	170	251	75	30	17	172	61	85	53	277	F10
	10″	DN250	68	289.4	316.3	213	283	75	30	22	172	61	85	53	277	F10
	12″	DN300	78	341.2	372	240	315	82	30	22	165	78	109	79	277	F10

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
