襯氟旋塞閥

【產品型號】: X43F46-10C

【通徑】: DN15-DN300

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: WCB+F46

應用領域：

市政建設 化工石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 控制閥

更新時間：2026-01-12 16:04:36

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，材質WCB達標、外觀精細；
密封可靠

閥軸與閥芯一體式設計，啟閉靈活、密封可靠；
耐腐蝕

閥門各部件全部包襯氟塑料，確保耐腐蝕性；
材料可選擇

襯里材料有多種選擇，可適用各種介質；
環氧樹脂噴涂

外觀采用環氧樹脂噴涂，噴涂厚度達到250μm；
標準試壓檢測

每臺閥門出廠前均按標準試壓檢測。

產品介紹

襯氟旋塞閥是一種通過旋轉帶通孔的塞體實現啟閉的閥門，其結構包含襯氟工藝的閥體及塞體，接觸介質的部位襯有耐腐蝕的PFA、F46等材料。該閥門具備開關迅速、流體阻力小的特點，可手動、氣動或電動操作，適用于強酸、強堿及腐蝕性介質的管路，廣泛應用于石油、化工、電站、制藥、冶金等多種行業。

產品參數

相關產品

名稱	設計制造	結構長度	法蘭連接	檢驗試壓
參照標準	GB/T 22130	GB/T 12221	HG/T 20592	GB/T 13927

名稱	1-閥體	2-閥芯	3-密封	4-驅動
材質及說明	WCB+F46/PFA CF8+F46/PFA	WCB+F46/PFA CF8+F46/PFA	PTFE	手柄/蝸輪/電動/氣動

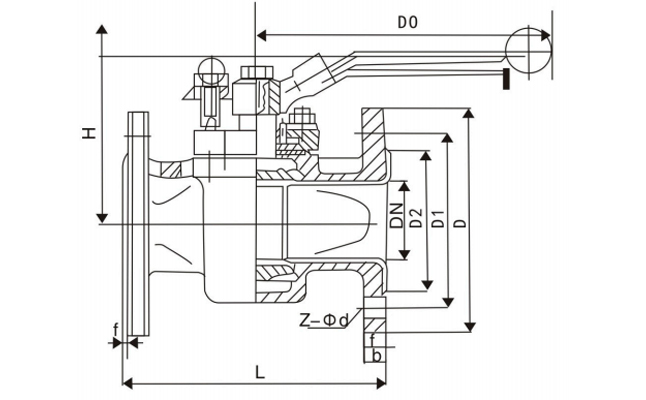

DN	NPS	L	φD	φD1	f	Z-d
25	1''	160	115	85	3	4-14
32	1 1/4''	170	140	100	3	4-18
40	1 1/2''	180	150	110	3	4-18
50	2''	210	165	125	3	4-18
65	2 1/2''	220	185	145	3	8-18
80	3''	250	200	160	3	8-18
100	4''	275	220	180	3	8-18
125	5''	310	250	210	3	8-18
150	6''	350	285	240	3	8-22
200	8''	400	340	295	3	8-22
250	10''	460	395	350	4	12-22

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
