自由浮球式疏水閥CS41H-16C

【產品型號】: CS41H-16C

【通徑】: DN15-DN200

【公稱壓力】: PN16/25/40

【適用溫度】: -29℃～350℃

【適用介質】: 水、蒸汽

【閥體材質】: WCB

應用領域：

市政建設 化工電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 疏水閥

更新時間：2024-02-29 15:22:44

產品介紹

產品優點

材質達標

閥體全部為精密鑄造閥體，材質達標、外觀精細，每批鑄件都有爐號標志，方便生產跟蹤；
耐磨耐用

浮球和過濾網采用不銹鋼304材質，耐磨耐用；
穩定靈活

運行穩定，靈活性好；
試壓檢測

每臺閥門出廠前均按照國家標準試壓檢測，不合格絕不出廠；
外觀美觀

外觀采用環氧樹脂靜電噴涂，美觀耐用。

產品介紹

自由浮球式疏水閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，能將蒸汽管網及供熱設備中的凝結水及時排出，并阻止蒸汽泄漏；廣泛用于化工、石油、輕紡、造紙等工況領域。

產品參數

相關產品

自由浮球式疏水閥CS41H-16C

可選配置	閥體	閥座	浮球	過濾網	壓力
可選配置	鑄鋼/不銹鋼	不銹鋼	不銹鋼	不銹鋼	PN16/25/40

名稱	設計及制造	法蘭標準	試驗標準
參照標準	GB/T 22654	JB/T 79.1	GB/T 12251

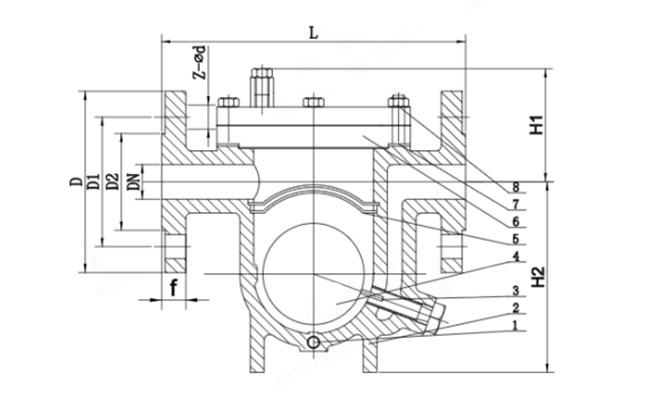

名稱	2-閥體	3-閥座	4-浮球	5-過濾網
材質及說明	WCB	13Cr	304	304

DN	NPS（英寸）	L	D	D1	D2	Z-φd
15	1/2''	195	95	65	45	4-14
20	3/4''	195	105	75	55	4-14
25	1''	215	115	85	65	4-14
32	1 1/4''	270	135	100	78	4-18
40	1 1/2''	280	145	110	85	4-18
50	2''	290	160	125	100	4-18
65	2 1/2''	410	180	145	120	4-18
80	3''	430	195	160	135	8-18
100	4''	430	215	180	155	8-18
125	5''	480	245	210	185	8-18
150	6''	480	280	240	210	8-23
200	8''	570	335	295	265	12-23

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
