閥體材質達標
閥體材質化學成分和力學性能達到國家規定標準要求
-
產品精度有保障
所有閥體及零部件均采用數控機床加工并通配互換，確保產品精度
-
裝配前高壓清洗
整臺產品裝配前用煤油和防銹油經高壓噴射清洗，試壓后清洗試壓介質，噴上防銹油，內腔清潔度達到JB/T7748標準要求
-
不合格不出廠
每臺閥門出廠必須按照國家標準試壓，不合格產品絕不出廠
-
閥桿防爆出
閥桿采用防爆出裝置設計
-
手柄帶鎖
手柄可帶鎖
-
-
-
產品優點
產品介紹
般德Q11F-16P三片式高平臺球閥，產品配置：閥體：304 球體：304 密封：PTFE；廣泛應用于市政建設、水利工程、電力、給排水、水處理、石油等領域。
產品參數
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 螺紋連接標準 | ||
| 參照標準 | GB/T 12237-2007 | GB/T 12221-2005 | GB/T 13927-2008 | ASME B1.20.1(NPT) DIN259/DIN2999 BS 21 ISO 288-1/ISO 7-1 |
|||

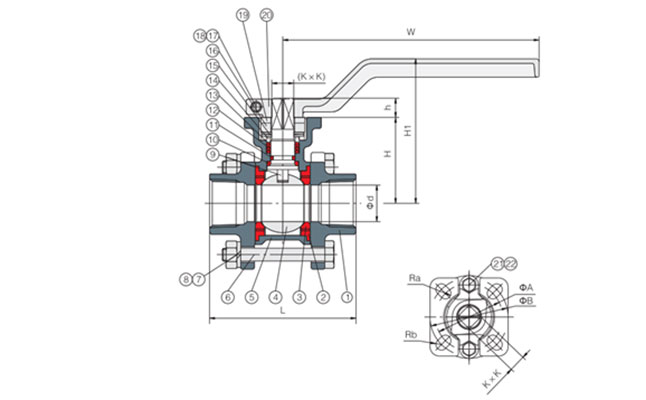

| 主要零部件信息 | 名稱 | 5-閥體 | 4-球體 | 1-閥蓋 | 3-閥座 | 9-閥桿 | 20-手柄 |
| 材質及說明 | CF8 | CF8 | CF8 | PTFE | 304 | 201 | |
| 尺寸信息 | DN | NPS（英寸） | Φd | L | W | K*K | |
| 15 | 1/2'' | 15 | 68 | 140 | 9*9 | ||
| 20 | 3/4'' | 20 | 78 | 140 | 9*9 | ||
| 25 | 1'' | 25 | 85 | 170 | 11*11 | ||
| 32 | 1 1/4'' | 32 | 100 | 170 | 11*11 | ||
| 40 | 1 1/2'' | 38 | 108 | 200 | 14*14 | ||
| 50 | 2'' | 50 | 129 | 200 | 14*14 | ||
| 65 | 2 1/2'' | 65 | 167 | 300 | 17*17 | ||
| 80 | 3'' | 80 | 193 | 300 | 17*17 | ||
| 100 | 4'' | 100 | 240 | 300 | 19*19 | ||
