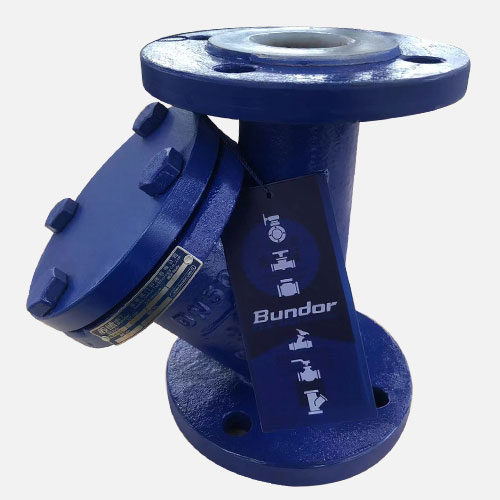

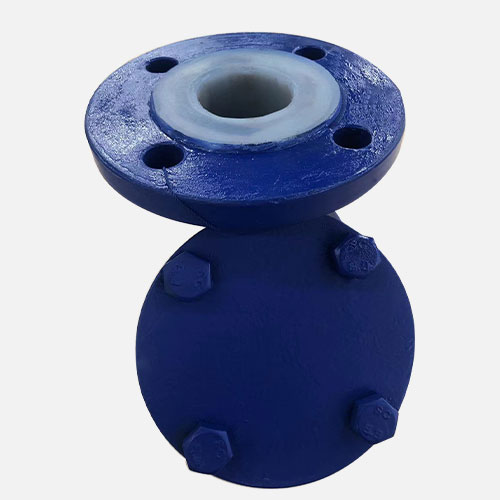

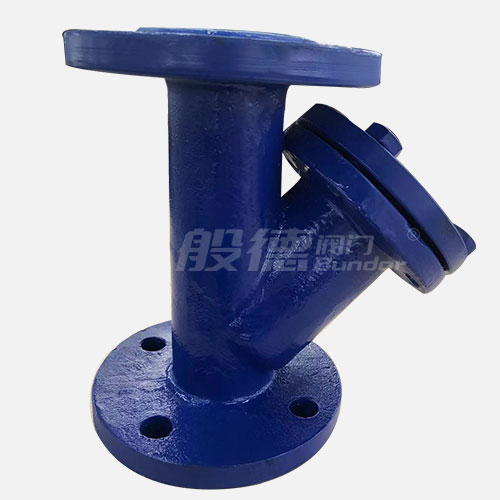

襯氟Y型過濾器GL41F46-16C

【產品型號】: GL41F46-16C

【通徑】: DN25-DN300

【公稱壓力】: PN16

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

化工石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 過濾器

更新時間：2022-07-08 15:16:33

產品介紹

產品優點

閥體達標

閥體為精密鑄造閥體，材質及力學性能達標；
襯里穩定

采用FEP里襯，具有極高的化學穩定性；
流線設計

閥體流線型設計，流動阻力更小，流動面積更大；
出廠測壓

每臺閥門出廠前均按國家標準進行壓力檢測；
靜電涂裝

采用粉沫環氧樹脂靜電涂裝，在附著力提高的同時有效防止閥體與介質接觸造成的腐蝕與生銹，噴涂厚度250um以上。

產品介紹

襯氟Y型過濾器是采用氟塑料襯里層的過濾器，具有極高的化學穩定性，適用于強腐蝕性化學介質；襯氟Y型過濾器為各種強腐蝕性介質的管道過濾而設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業。

產品參數

相關產品

執行標準	名稱	設計及制造	結構長度		試壓標準	法蘭標準
執行標準	參照標準	SH/T 3411	GB/T 12221		GB/T 13927	HG/T 20592
主要零部件信息	名稱	1-閥體		2-濾網		3-墊片
主要零部件信息	材質及說明	WCB+F46		F46		PTFE

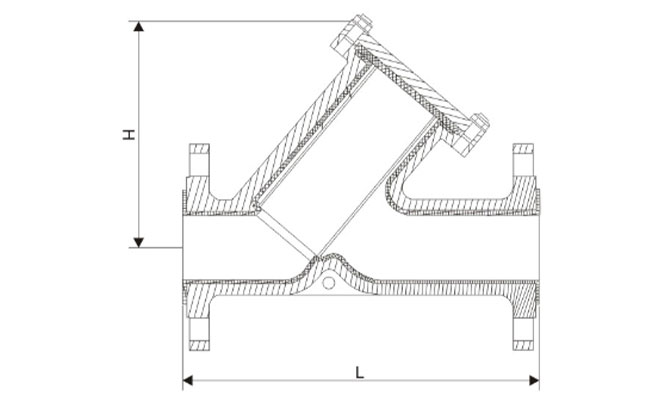

尺寸信息	DN	NPS	L	H	ΦD	ΦK	n-Φd
	25	1''	165	115	115	85	4-14
	32	1 1/4''	185	115	140	100	4-18
	40	1 1/2''	200	145	150	110	4-18
	50	2''	230	165	165	125	4-18
	65	2 1/2''	295	175	185	145	8-18
	80	3''	315	205	200	160	8-18
	100	4''	355	230	220	180	8-18
	125	5''	405	285	250	210	8-18
	150	6''	480	315	285	240	8-22
	200	8''	605	400	340	295	12-22
	250	10''	680	430	405	355	12-26
	300	12''	780	470	460	410	12-26

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
