D71F凸耳襯四氟蝶閥

【產品型號】: D71F-16Q

【通徑】: DN50-DN250

【公稱壓力】: PN1.6MPa

【適用溫度】: -20-150℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 襯氟蝶閥

更新時間：2019-04-29 15:18:50

產品介紹

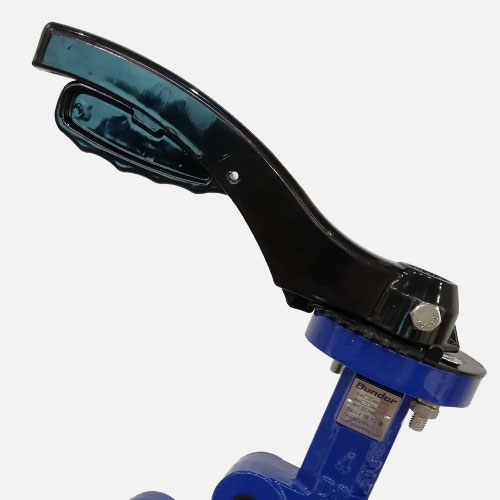

加厚鋁手柄，美觀又耐用

手柄采用加厚鋁手柄設計，既保證美觀又保證耐用。
閥體閥板使用QT450-10材料，性能強

閥體閥板均使用QT450-10材料、球化率3級以上、抗拉強度450Mpa，延展率大于10%，不易拉裂、凍裂。
實心體閥體，更穩定

閥體為實心體，同等口徑重量重于其他廠家。
特殊工藝噴涂閥體

閥體外表采用靜電粉末熱噴噴涂工藝，更加環保、耐候性更高，保證閥體36個月不變色。
每臺產品熱縮膜獨立包裝，隔灰又防潮

每臺般德產品均采用熱縮膜獨立包裝，并內置干燥劑，隔離空氣灰塵、利于存放，避免受潮引起的產品銹蝕。
產品擁有獨立身份標識，保證可追溯

每一臺般德產品從配件到成品都有其獨立的二維碼標識，保證產品可追溯。
智能設備試壓檢測，保證產品合格出廠

每件產品由般德智能檢測設備試壓檢測，并自動生成檢驗報告，每份數據和報告保存5年，保證出廠合格率。
兩年內壞一個賠兩個

般德品牌產品國內外共有太平洋保險1000萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。

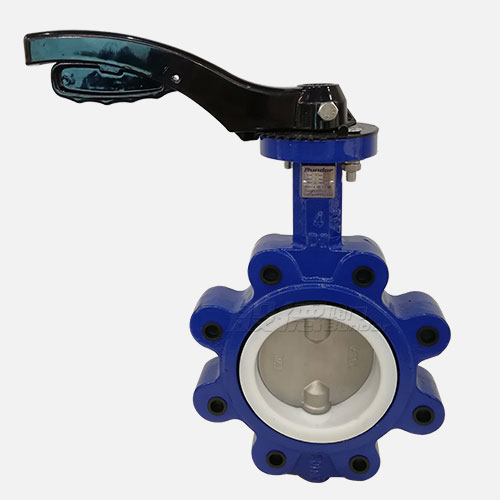

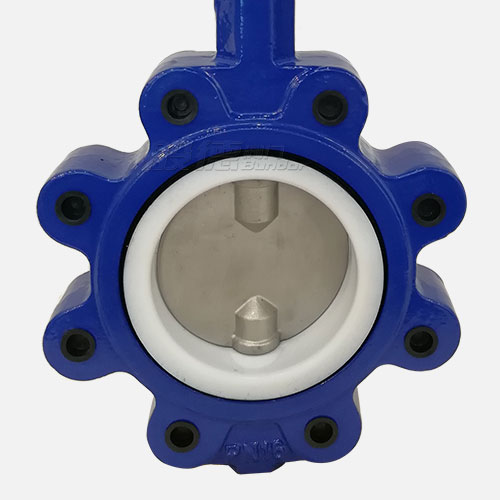

般德D71F鋁手柄凸耳襯四氟蝶閥產品配置：凸耳對夾，DI體，SS304米洛奇板，SS410軸，PTFE閥座，鋁手柄；該產品主要用于化工、市政建設、水利工程、電力、石油、給排水、水處理等領域。

執行標準	名稱	設計及制造	結構長度	試壓標準		上法蘭尺寸	側法蘭尺寸
執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008		ISO 5211	CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E
主要零部件信息	名稱	閥體	閥座	蝶板		閥軸	驅動
主要零部件信息	材質及說明	DI	PTFE	304米洛奇		304	鋁手柄

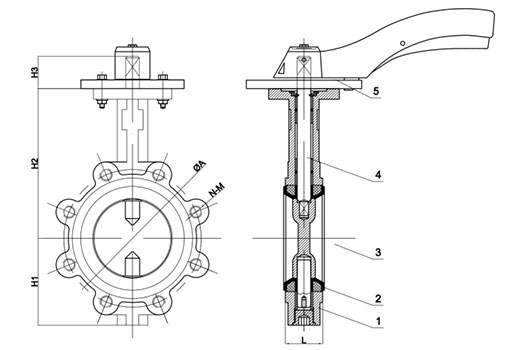

尺寸信息	公稱尺寸		外形尺寸			結構長度	PN16		Class150
	DN	NPS（英寸）	H1	H2	H3	L	ΦA	N-M	ΦA	N-M
	DN50	2"	80	169	32	43	125	4-M16	120.7	4-5/8"
	DN65	2.5"	89	176	32	46	145	4-M16	139.7	4-5/8"
	DN80	3"	95	183	32	46	160	8-M16	152.4	4-5/8"
	DN100	4"	114	201	32	52	180	8-M16	190.5	8-5/8"
	DN125	5"	127	214	32	56	210	8-M16	215.9	8-3/4"
	DN150	6"	139	229	32	56	240	8-M20	241.3	8-3/4"
	DN200	8"	175	257	45	60	295	12-M20	298.5	8-3/4"
	DN250	10"	203	280	45	68	355	12-M24	362	12-7/8"

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
