對夾式氣動蝶閥ir2般德閥門

氣動蝶閥是由一個氣動執行機構和蝶閥組合而成的閥門，使用的范圍非常的廣泛，在化工、造紙、煤礦、石油、醫療、水利等行業都能夠看到氣動蝶閥的身影。氣動蝶閥因?yàn)樵诘y上安裝了氣動執行器，使其能夠適應一些高危的工況環境之中，減小了人力操作可能帶來的危險性，特別是在低壓大中口徑管道上，氣動蝶閥的使用越來越多，除此之外大口徑的氣動蝶閥相對于其他閥門也更經濟實惠。氣動蝶閥按連接形式可以分為對夾式氣動蝶閥和法蘭式氣動蝶閥。本篇文章我們來了解一下對夾式氣動蝶閥的工作原理。ir2般德閥門

氣動蝶閥使用范圍廣泛，是因?yàn)槠浣Y(jié)構簡單，更方便檢修和維護，并且啟閉迅速，不僅可以大大提高工作的效率，還能夠減少檢修和維護時間，降低人力成本。另外，氣動蝶閥可根據顧客的要求，選用不同材質的密封圈和零部件，以適應適不同的介質和工況環境，從而使氣動蝶閥發揮其最大的使用效果。氣動蝶閥的執行器有單作用和雙作用形式之分，單作用執行器具有彈簧復位的功能，可以在失去氣源時自動關閉或開啟，安全系數更高！而雙作用氣動執行器，在失去氣源時，氣動執行器失去動力，閥位會保持在失氣時所在的位置。ir2般德閥門

對夾式氣動蝶閥工作原理：ir2般德閥門

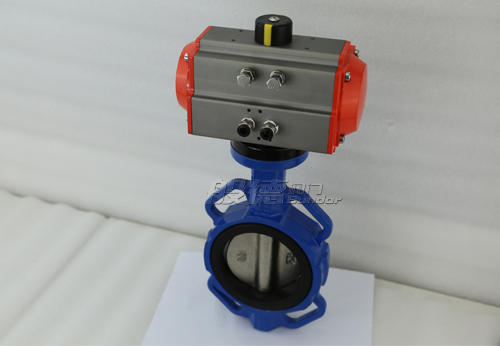

對夾式氣動蝶閥是給對夾蝶閥安裝了氣動執行器，來替代人力操作。它的工作原理是以壓縮空氣為動力源，驅動閥桿轉動，閥桿又帶動圓盤形蝶板旋轉，蝶板的初始位置根據實際需求而定，蝶板從初始位置旋轉，當?shù)逍D(zhuǎn)到與閥體呈90°時，氣動蝶閥為全開狀態，當?shù)y旋轉到與閥體呈0°或180°時，氣動蝶閥為關閉狀態。ir2般德閥門

ir2般德閥門

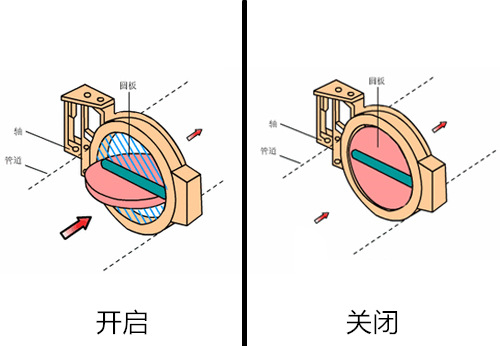

對夾式氣動蝶閥工作原理圖ir2般德閥門

對夾式氣動蝶閥的氣動執行器運行速度比較快，在動作執行過程中也很少會因卡住而損壞。對夾式氣動蝶閥可做截?cái)嚅y使用，也可以給其裝配閥門定位器，來實現對管道中介質的調節控制。ir2般德閥門
