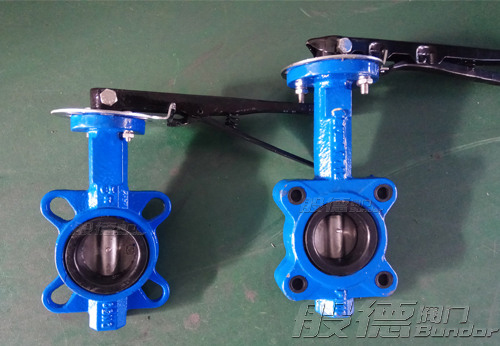

手動對夾式蝶閥采用襯膠設計，通常為中線型蝶閥。這是一種蝶板軸心線重合于閥門通徑的任意一條十字中心線，且閥門的軸心線始終垂直于介質的流向。這種蝶閥體積小，重量輕，結構簡單，流阻也小，不受到介質流向的限制。襯膠設計是一種軟密封設計，可以根據介質不同配以不同的襯膠材料，這是襯膠手動對夾式蝶閥所具有的獨特、靈活的特點。
手動對夾式蝶閥的襯膠設計是怎么實現密封的呢？
一般的，當閥門處于全關狀態時，蝶板通過閥桿傳遞的轉矩使閥座的襯膠圈產生一定的體積變形，從而達到密封。我們現在做的襯膠圈有全襯和半襯兩種。全襯就是用四氟乙烯塑料將蝶板全部包住，半襯就是與閥座的接觸面襯膠。這兩種形式無所謂好壞，完全是根據工況的情況進行選擇，看蝶閥所經介質腐蝕性強度以及蝶板是否需要完全浸泡在介質中等。閥桿的輸出轉矩會使蝶板旋轉迫使襯膠圈受擠壓變形，從而產生一個密封比壓。因此，此類閥門的密封性能決定于襯膠圈的變形程度。而襯膠圈的變形程度與它的材料硬度和設計時所給定的過盈量有關。
手動對夾式蝶閥的襯膠圈硬度
襯膠圈的硬度一般在55±5~75±5范圍內選擇。襯膠圈在彈性變形范圍內雖然各部分壓縮程度不同，但可以作為體積壓縮來對待。蝶板上的操作力矩的大小也與襯膠圈的硬度和過盈量有相當大的關系。當襯膠圈硬度過高時，過盈量應盡量小。反之應適當加大過盈量。
手動對夾式蝶閥的襯膠圈與閥桿
襯膠圈的總體設計要和閥體相應部位的尺寸吻合。但尺寸的確定必須使閥門與管道連接時，存在用于密封的一部分。它的尺寸視口徑大小在3-10mm范圍內選擇。與普通閥桿不同，襯膠蝶閥的閥桿采用了兩組凹槽，目的是使襯膠圈接受襯套的壓力而產生體積變形時，有空間可“流動”，增加了軸與襯膠圈貼合面之間的沿途壓力損失，從而達到密封。
