蝶閥有法蘭蝶閥和對夾式蝶閥。法蘭蝶閥不用考慮配備法蘭，因為閥門會自帶。但是對夾蝶閥需要在采購之后再配法蘭才能安裝在管路上。有些客戶朋友就提出了如采購對夾式蝶閥后不想再選用廠家配套的法蘭，而自己按照法蘭標準選擇法蘭的話，應該配置什么法蘭的疑問。本文我們就來做個分享。I8U般德閥門

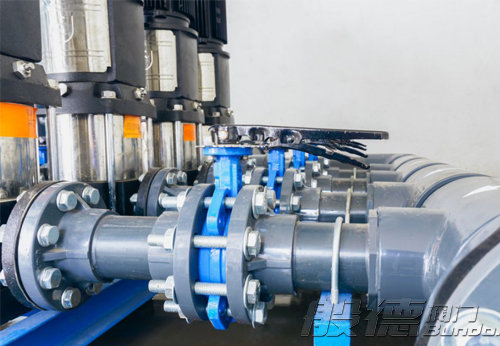

法蘭種類有很多，比如板式平焊、帶頸平焊、對焊法蘭之類，該如何選用呢？一般的，我們按照相應的管道壓力等級選用法蘭就可以了，管道壓力等級表里都會有。至于平焊、對焊，帶頸還是不帶頸，是沒有特殊要求的，采用兩片突面法蘭來對夾，然后用較長的螺栓緊定。螺栓需要注意一下，是需要加長的。I8U般德閥門

一般應用對夾式蝶閥的管道壓力等級都不會很高，選用法蘭式就按照管道壓力等級選取就行。法蘭的壓力等級與蝶閥的壓力等級相配套，為避免安裝時的麻煩，最好標注螺栓孔距多少，也便于廠家供貨。蝶閥厚度加兩片法蘭厚度再加螺帽厚度，稍微留點余地就好，另外，要注意蝶閥的螺栓孔徑！I8U般德閥門

對夾式蝶閥一定是使用專用法蘭的，按給出的蝶閥尺寸就能配好。選擇的法蘭一定要和所采購蝶閥可以配套，比如法蘭密封面，法蘭的標準等，要看你跟蝶閥廠家簽技術協議時是怎么要求蝶閥密封面的。至于法蘭的連接形式：平焊、承插焊、對焊、螺紋、卡套、活套等都可以，主要看工藝要求和設計怎么要求。I8U般德閥門

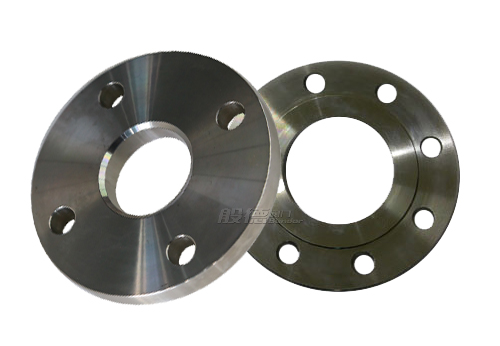

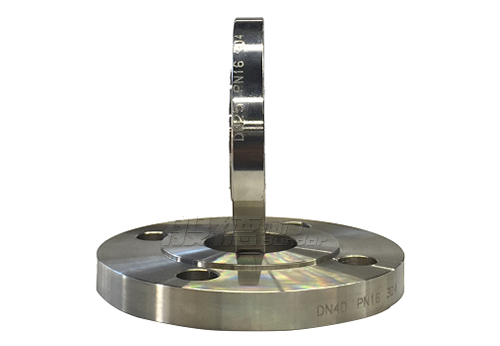

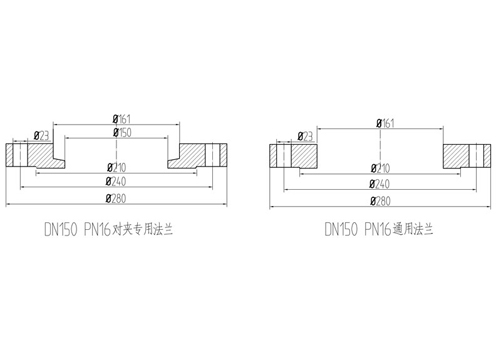

對夾式碟閥使用的法蘭不是普通的平焊法蘭，而是定做的對夾式蝶閥專用法蘭。這是因為對夾式蝶閥有一個稍大蝶閥通徑的密封面,如果用普通的平焊法蘭與對夾蝶閥連接,法蘭與蝶閥的密封面接觸尺寸較小,會影響密封效果,造成泄漏。所以對夾式蝶閥法蘭造有兩個內徑，對夾式蝶閥法蘭外形同不帶頸的承插焊法蘭相似,小內徑和通徑差不多大，用于保證蝶閥密封效果。對夾式蝶閥專用法蘭沒有標準號，是按行業內的常規制作的。對夾式碟閥專用法蘭的其他尺寸與普通平焊法蘭相同,按法蘭標準（比如JB81-94、GB9112、ASME B16.5、HG20592等）執行，且螺柱穿過法蘭時保證蝶閥閥體而不與閥體干涉。同時法蘭的小內徑尺寸不能過小，應保證對應的蝶閥閥板能夠完全打開。法蘭的大內徑和普通平焊法蘭內徑一樣110mm,大內徑是用于法蘭與108mm的管道焊接用。全部襯膠的蝶閥選蝶式法蘭也就是承插焊的平焊法蘭，若是金屬密封面的對夾蝶閥可以選用板式平焊法蘭。I8U般德閥門

所以本文要強調的就是，對夾式蝶閥配套法蘭關鍵在于法蘭與閥門是否匹配，是否符合閥門工藝和設計要求，至于配套和管道怎么連接是次要的。I8U般德閥門
