如今蝶閥已經應用于多個行業。最初蝶閥只用于水介質的截斷和聯通，三偏心的設計增強蝶閥的功能，已經成為工業工業管道設備中性能卓越的閥門之一。三偏心蝶閥顧名思義，就是三個獨立的偏移被設計成了閥門。現實中很多人因為認知不夠，分不清哪個是三偏心蝶閥，本篇文章咱們就來聊聊三偏心蝶閥的工作原理和特點。lIA般德閥門

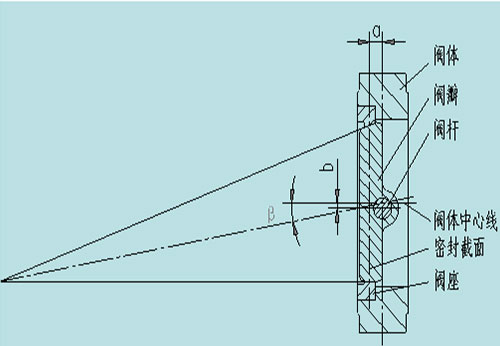

三偏心蝶閥的工作原理，在結構上蝶閥的閥體上有與管道相連的橫向閥口，閥口內有閥板，軸垂直于閥口穿在閥體與閥板內。該閥板的邊緣設置外球面，在閥口上設置可以與外球面配合的密封面，密封面與外球面配合密封時形成密封線與軸的軸心間有偏心距a，在閥板的橫向中心線即閥口中心線與轉軸的中心線間有偏心距 b，在外球面的連線與閥口的中心線間有夾角β，這就是三偏心蝶閥的原理。lIA般德閥門

lIA般德閥門

三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光 處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。lIA般德閥門

把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題 ，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。lIA般德閥門

該蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中。lIA般德閥門

三偏心蝶閥的特點如下：lIA般德閥門

1.結構簡單、重量輕，只由少數幾個零件組成。操作簡單。lIA般德閥門

2.閥板完全開啟后，蝶板的厚度是介質經過閥體的唯一阻力，壓力小，可以較好的控制流量。lIA般德閥門

3.閥板關閉時，閥板外球面與閥座密封面間的比壓由外加于軸的驅動力矩產生。再加上M型彈性閥座的彈性補償，可以增強閥門的密封性，使用壽命也大大提高。lIA般德閥門
