軟密封閘閥型號規格尺寸

發布時間：2022-04-08 09:42:27

本篇文章為您介紹軟密封閘閥型號規格尺寸。常見的軟密封閘閥有兩種，一種是明桿的法蘭軟密封閘閥，另一種是暗桿的法蘭軟密封閘閥。軟密封閘閥通常使用球墨鑄鐵作為閥體材質，閥板由橡膠包裹，它們對應的型號分別是明桿軟密封閘閥Z41X-10/16Q和暗桿軟密封閘閥Z45X-10/16Q。兩種軟密封閘閥規格尺寸也不一樣。4QV般德閥門

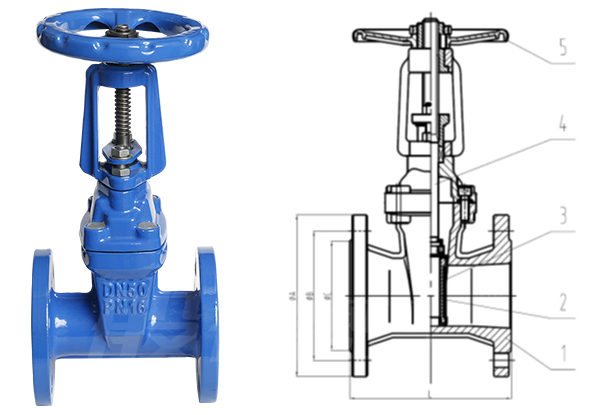

明桿法蘭軟密封閘閥4QV般德閥門

軟密封閘閥型號規格 4QV般德閥門

產品型號	Z41X-16Q
口徑范圍	DN50-DN600
公稱壓力	Class150
適用溫度	-20～120℃
適用介質	淡水、污水、海水、弱酸堿、空氣、蒸汽等
閥體材質	球墨鑄鐵
應用領域	市政建設、水利工程、電力、給排水、水處理

公稱尺寸	結構長度	16KG
DN	L	ΦA	ΦB	ΦC
50	178	150	120.7	92.1
65	190	180	139.7	104.8
80	203	190	152.4	127
100	229	230	190.5	157.2
125	254	255	215.9	185.7
150	267	280	241.3	215.9
200	292	345	298.5	269.9

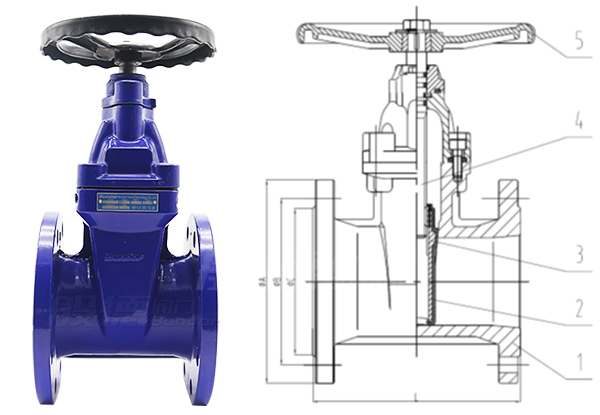

暗桿法蘭軟密封閘閥4QV般德閥門

軟密封閘閥技術從那時 4QV般德閥門

產品型號	Z45X-16Q
口徑范圍	DN50-DN1200
公稱壓力	PN16
適用溫度	-20～120℃
適用介質	淡水、污水、海水、弱酸堿、空氣、蒸汽等
閥體材質	球墨鑄鐵
應用領域	市政建設、水利工程、電力、給排水、水處理
