對夾蝶閥型號尺寸表
發布時間：2021-11-08 16:05:04

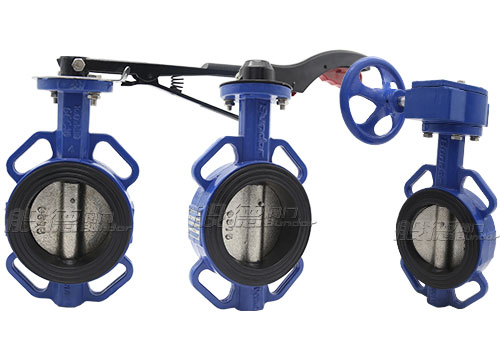

本篇文章般德閥門為您介紹對夾蝶閥尺寸表，符合本表格的對夾蝶閥型號有：
D71X 手柄對夾蝶閥
D371X 渦輪對夾蝶閥
D671X 氣動對夾蝶閥
D971X 電動對夾蝶閥
D371F 襯氟對夾蝶閥
D71F 襯氟手柄對夾蝶閥
D73H 手柄對夾硬密封蝶閥
D373H 蝸輪對夾硬密封蝶閥
對夾蝶閥尺寸表
|
公稱尺寸 |
L |
|
|
DN |
NPS（英寸） |
|
|
50 |
2" |
43 |
|
65 |
2 1/2" |
46 |
|
80 |
3" |
46 |
|
100 |
4" |
52 |
|
125 |
5" |
56 |
|
150 |
6" |
56 |
|
200 |
8" |
60 |
|
250 |
10" |
68 |
|
300 |
12" |
78 |
延伸閱讀：對夾蝶閥工作原理
對夾蝶閥主要通過閥體中的圓盤形蝶板圍繞中軸線做旋轉運動來完成開啟或者關閉閥門的操作，這個旋轉的角度在0-90°之間。
當旋轉角度為0°時，蝶板與閥體平行，此時閥門處于全關狀態，停止通流；當旋轉角度在0°到90°之間時，蝶板與閥體產生一定夾角，此時閥門處于半開閉狀態，能對管道中的介質進行流量的調節操作；
當旋轉角度達到90°時，蝶板與閥體垂直，閥門處于全部開啟狀態，閥門流量達到最大值。
