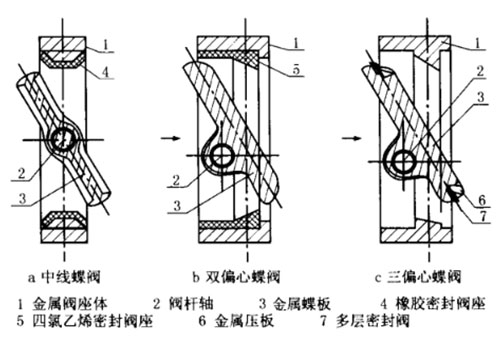

蝶閥結構圖
蝶閥主要由閥體、閥桿、碟板和密封圈組成，閥體呈圓筒形，軸向長度短，內置碟板。
蝶閥根據結構形式不同，可以分為中線蝶閥、單偏心蝶閥、雙偏心蝶閥和三偏心蝶閥。
蝶閥的特點
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90?往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能；
2、蝶閥可以運送泥漿，在管道口積存液體最少；低壓下，可以實現良好的密封，調節性能好；
3、蝶板的流線形設計，使流體阻力損失小，是一種節能型產品；
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與螺板錐銷回定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出；
5、連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。
蝶閥的優點
1、啟閉方便迅速、省力、流體阻力小，可以經常操作；
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門；
3、可以運送泥漿，在管道口積存液體最少；
4、低壓下，可以實現良好的密封；
5、調節性能好；
6、全開時閥座通道有效流通面積較大，流體阻力較小；
7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力；
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好；
9、安裝方便；
10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
蝶閥的缺點
蝶閥的缺點是跟其他種類的閥門對比來說，它的耐溫和使用壓力范圍較小，密封性也相對差一些，但隨著蝶閥技術的不斷創新和突破，蝶閥的這些缺點也在一點一點的被弱化，蝶閥也越來越多的被應用到國民經濟的各個領域中。
更多蝶閥相關信息，請持續關注般德閥門。
