球閥規格型號大全 球閥型號表示方法
發布時間：2020-02-19 11:35:00
之前的文章，般德閥門小編為您介紹過蝶閥、閘閥以及止回閥的型號表示方法，想必大家已經有一定了解。本篇文章，我們繼續為您介紹球閥規格型號大全。搞清楚球閥型號，對于用戶在采購球閥有很大的幫助。
球閥型號組成包括，球閥名稱、驅動方式、連接形式、結構形式、密封材質、閥門壓力以及閥體材料。下面我們一一詳細說明。
球閥名稱代號：Q；
球閥驅動代號：電液動-2、渦輪-3、氣動-6、液動-7、電動-9、手動無代號；
連接方式代號：內螺紋-1、4表示法蘭式-4、6表示焊接-6；
結構形式代號
浮動式：直通流道-1、Y型三通-2、L型三通-4、T型三通-5；
固定式：半球直通-0、四通流道-6、直通流到-7、L型三通-8、Y型三通-9；
密封材質代號：巴氏合金-B、襯氟-F、不銹鋼-H、襯膠-J、蒙乃爾合金-M、尼龍塑料-N、硬質合金-Y、閥體直接加工-W；
壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；
閥體材質代號：碳鋼-C、不銹鋼-P、S塑料。
球閥型號舉例：

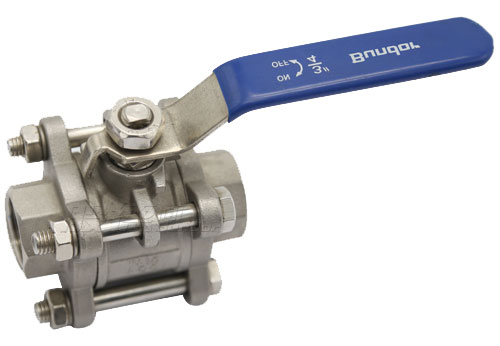

Q11F-16P 不銹鋼絲扣球閥
| 代號 | 含義 |
| Q | 球閥 |
| 1 | 連接形式絲扣 |
| 1 | 直通流道 |
| F | 密封材料襯氟 |
| 16 | 壓力16公斤 |
| P | 閥體不銹鋼 |
